نظام مضخة حقن الشحوم للتحكم الهيدروليكي Slickline PCE 5000PSI ～ 15000PSI API Wireline Equipment

نظام مضخة حقن الشحم الهيدروليكي Slickline PCE بقوة 5000 رطل لكل بوصة مربعة ~ 15000 رطل لكل بوصة مربعة معدات API Wireline

مقدمة

تم تصميم قسم حقن الشحم لتوفير نظام مضغوط ونظام إرجاع لأنبوب حقن الشحم ورأس الختم لحقن الشحم. عند تشغيل السلك أو الكابل، يدخل الشحم عالي الضغط الناتج عن مضخة حقن الشحم إلى الجزء السفلي من أنبوب مقيد التدفق ويتدفق للأعلى، ويتم تفريغه أخيرًا من المخرج العلوي لأنبوب التدفق. هذا يخلق قيمة ضغط عالية داخل أنبوب مقيد التدفق، مما يحقق الغرض من تزييت الكابل (أو السلك) وختم ضغط رأس البئر.

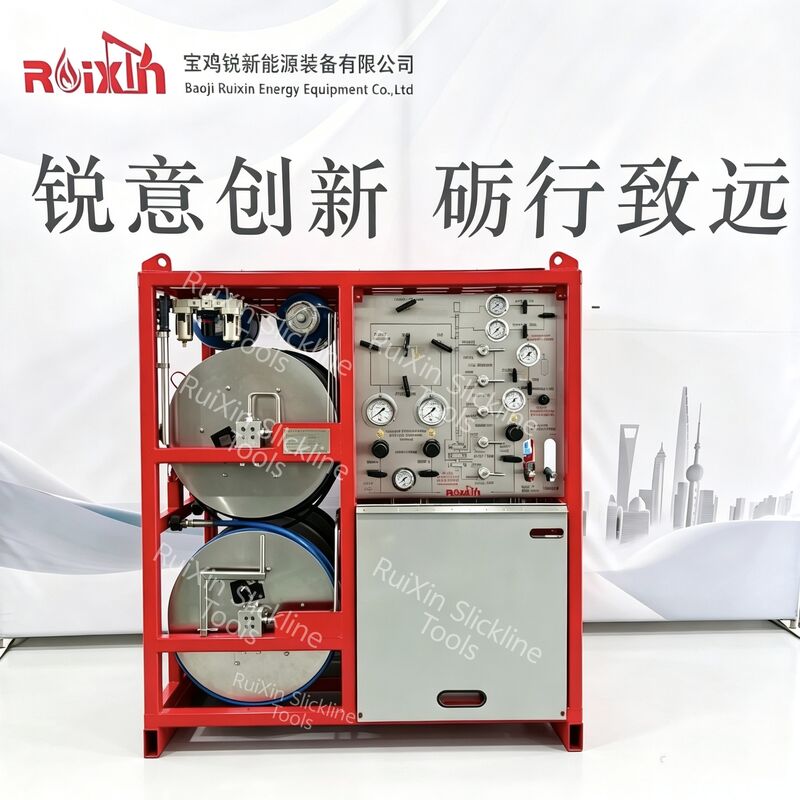

يتكون قسم التحكم الهيدروليكي بشكل أساسي من مضخات الزيت، والمراكمات، والصمامات الاتجاهية، وصمامات الأمان وغيرها من المعدات الداعمة، مما يتيح جهاز تبديل سريع وآمن لمنع الانفجار، وصندوق التحكم في الانفجار، والجهاز العلوي، والجهاز السفلي، وجهاز منع السقوط، وما إلى ذلك. يتم دمج جميع العمليات على لوحة التشغيل، مما يجعلها مريحة للتشغيل.

المعلمات الفنية الرئيسية

1. المواصفات والموديل: YK-70/21-Y;

2. ضغط الخرج المقنن: 70 ميجا باسكال;

3. ضغط الهواء التشغيلي: 0.7 - 1 ميجا باسكال;

4. الخرج الهيدروليكي: 21 ميجا باسكال;

الخصائص الهيكلية

1. تنقسم مضخة الحقن الهيدروليكي إلى ثلاثة أنظمة رئيسية: تجميع السحب، ونظام الحقن، ونظام التحكم الهيدروليكي، وجميعها مثبتة على نفس الإطار;

2. يتكون تجميع السحب بشكل أساسي من صمام الهواء الرئيسي، وخطوط الأنابيب، ومنظمات الضغط، وما إلى ذلك;

3. يتكون نظام الحقن بشكل أساسي من مضخة الحقن، وصمام الإبرة عالي الضغط، واسطوانة الحقن، واسطوانة BOP، وخراطيم الحقن، واسطوانة التفريغ، وتجميع خطوط الأنابيب، وما إلى ذلك;

4. يتكون نظام التحكم الهيدروليكي بشكل أساسي من مضخة القيادة الهيدروليكية، والمراكم، وصمامات التحكم، والخراطيم الهيدروليكية، والاسطوانات، وتجميع خطوط الأنابيب، وما إلى ذلك.

5. تم تجهيز كل من نظام حقن الشحم والنظام الهيدروليكي بخزانات تخزين الزيت (الشحم) الخاصة بهما (يمكن توفير صناديق تخزين اختيارياً).

6. يتم تشغيل مضخة حقن الشحم ومضخة القيادة الهيدروليكية بالهواء لضخ الشحم/السحب.

7. يمكن لنظام حقن الشحم والنظام الهيدروليكي العمل بشكل مستقل أو متزامن.

يمكن تخصيص أي حجم حسب متطلبات العملاء

انتباه

الصيانة والخدمة

1. أضف زيت التشحيم بانتظام إلى مرشات الزيت في نظام السحب. يوصى باستخدام زيت N32 (20 #) في الشتاء وزيت N46 (30 #) في الصيف;
2. قم بإجراء اختبارات إحكام خطوط الأنابيب بانتظام.
